Распределители керамической литниковой системы SEEIF Ceramics
С помощью распределителей различной конфигурации поток расплавленного металла направляется в соответствующие каналы для последующей заливки в формы. Компания SEEIF Ceramics производит следующие виды распределителей и направления движения расплава: L-образные, T-образные, три модели Т-образных с понижающимся сечением, X-образные, "звездочка".
T-образные распределители литниковой системы
Т-образные распределители литниковой системы с понижающимся сечением
X-образные распределители литниковой системы
Распределители литниковой системы типа "звездочка"

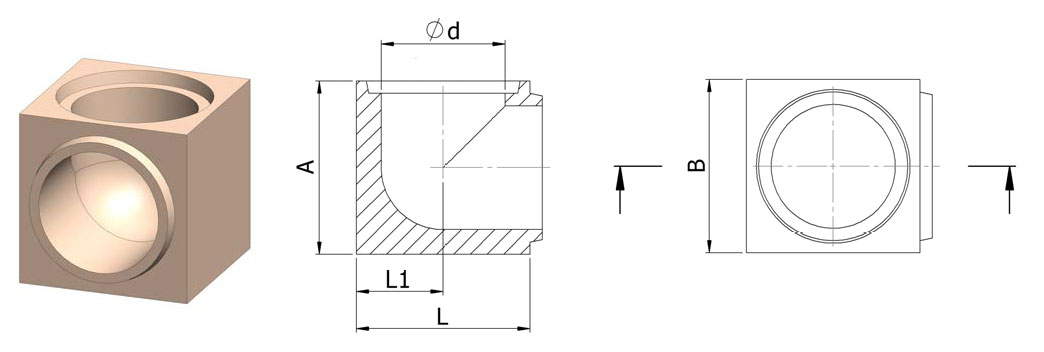

L-образные распределители литниковой системы
|
Тип |
d (mm) |
A (mm) |
B (mm) |
L1 (mm) |
L (mm) |
|
L30 |
30 |
60 |
60 |
30 |
60 |
|
L40 |
40 |
74 |
74 |
37 |
75,5 |
|
L50 |
50 |
74 |
74 |
37 |
75,5 |
|
L60 |
60 |
90 |
90 |
45 |
92,5 |
|
L70 |
70 |
100 |
100 |
50 |
101,5 |
|
L80 |
80 |
115 |
115 |
57,5 |
117,5 |
|
L100 |
100 |
140 |
140 |
72,5 |
142,5 |
|
L120 |
120 |
160 |
160 |
80 |
162,5 |
|
L140 |
140 |
220 |
200 |
110,5 |
210 |
|
L150 |
150 |
226 |
210 |
110,5 |
221 |

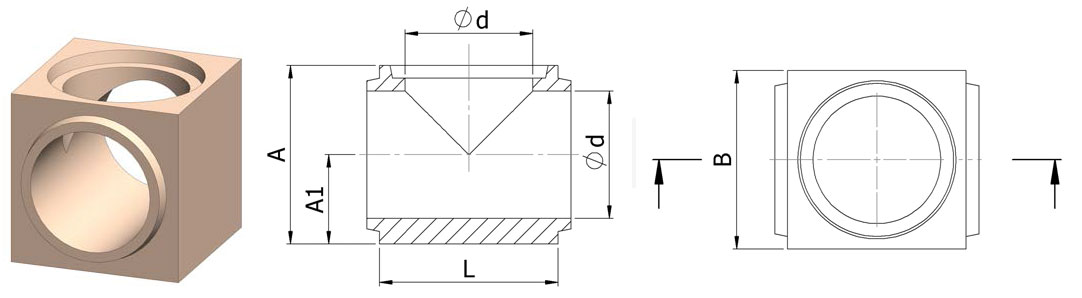

Т-образные распределители литниковой системы
|
Тип |
d (mm) |
A (mm) |
B (mm) |
A2 (mm) |
L (mm) |
|
T30 |
30 |
60 |
60 |
30 |
62 |
|
T40 |
40 |
74 |
74 |
37 |
77 |
|
T50 |
50 |
74 |
74 |
37 |
77 |
|
T60 |
60 |
90 |
90 |
45 |
95 |
|
T70 |
70 |
100 |
100 |
50 |
103 |
|
T80 |
80 |
115 |
115 |
57,5 |
120 |
|
T100 |
100 |
140 |
140 |
70 |
145 |
|
T120 |
120 |
160 |
160 |
80 |
165 |
|
T140 |
140 |
220 |
200 |
100 |
210 |
|
T150 |
150 |
226 |
210 |
105 |
221 |

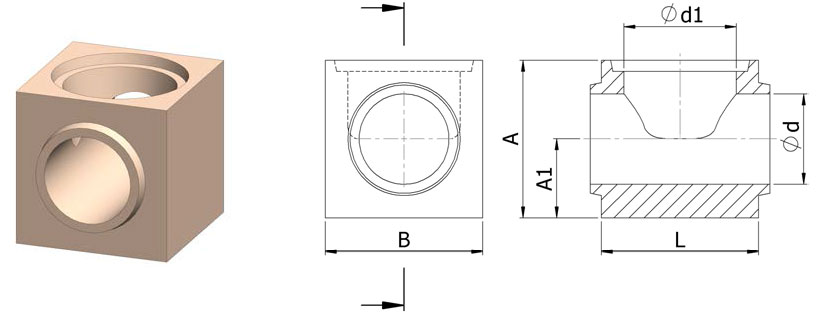

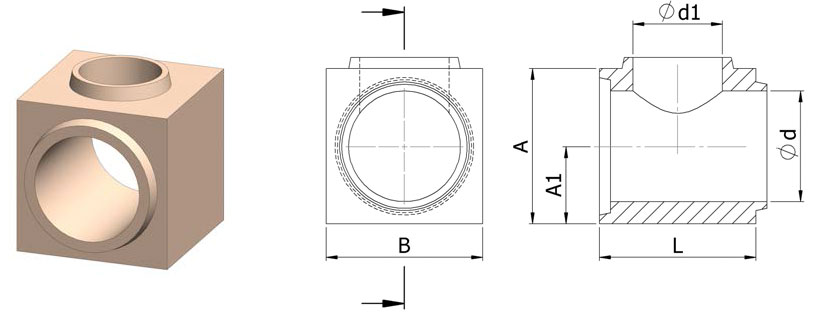

Т-образные распределители литниковой системы с понижающимся сечением
 |
| Модель 1 |
 |
| Модель 2 |
|
Тип |
Модель |
d (mm) |
d1 (mm) |
A (mm) |
B (mm) |
A1 (mm) |
L (mm) |
|
T40/30/30 |
1 |
30 |
40 |
74 |
74 |
37 |
77 |
|
T40/30/40 |
2 |
40 |
30 |
74 |
74 |
37 |
77 |
|
T50/40/40 |
1 |
40 |
50 |
74 |
74 |
37 |
77 |
|
T50/40/50 |
2 |
50 |
40 |
74 |
74 |
37 |
77 |
|
T60/40/40 |
1 |
40 |
60 |
90 |
90 |
45 |
95 |
|
T60/40/60 |
2 |
60 |
40 |
90 |
90 |
45 |
95 |
|
T60/50/50 |
1 |
50 |
60 |
90 |
90 |
45 |
95 |
|
T70/50/50 |
1 |
50 |
70 |
100 |
100 |
50 |
103 |
|
T70/60/60 |
1 |
60 |
70 |
100 |
100 |
50 |
103 |
|
T80/60/60 |
1 |
60 |
80 |
115 |
115 |
57,5 |
120 |
|
T80/60/80 |
2 |
80 |
60 |
115 |
115 |
57,5 |
120 |
|
T80/70/70 |
1 |
70 |
80 |
115 |
115 |
57,5 |
120 |
|
T100/80/80 |
1 |
80 |
100 |
140 |
140 |
70 |
145 |
|
T100/80/100 |
2 |
100 |
80 |
140 |
140 |
70 |
145 |
|
T120/100/100 |
1 |
100 |
120 |
160 |
160 |
80 |
165 |
|
T120/100/120 |
1 |
120 |
100 |
170 |
180 |
90 |
185 |
 |
|

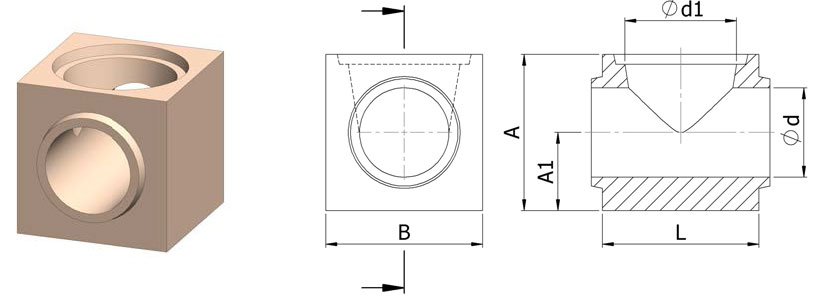

Модель 3 |
|
Тип |
Модель |
d (mm) |
d1 (mm) |
A (mm) |
B (mm) |
A1 (mm) |
L (mm) |
|
TX50/40/40 |
3 |
40 |
50 |
74 |
74 |
37 |
77 |
|
TX70/50/50 |
3 |
50 |
70 |
87 |
100 |
37 |
105 |
|
TX80/60/60 |
3 |
60 |
80 |
102,5 |
115 |
45 |
119 |
|
TX80/70/70 |
3 |
70 |
80 |
107,5 |
115 |
50 |
120 |
|
TX100/80/80 |
3 |
80 |
100 |
127,5 |
140 |
57,5 |
149 |
|
TX120/100/100 |
3 |
100 |
120 |
150 |
160 |
70 |
165 |
|
TX140/120/120 |
3 |
120 |
140 |
170 |
180 |
80 |
185 |

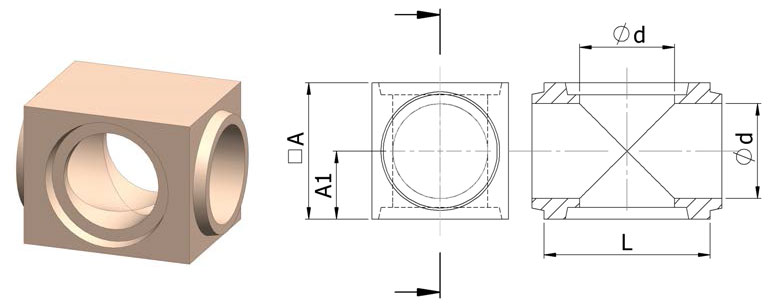

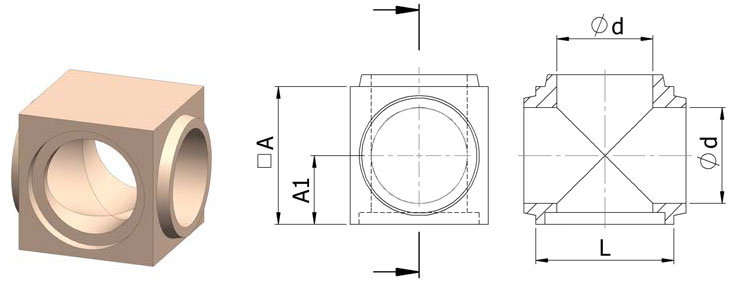

X-образные распределители литниковой системы
 |
| Модель 1 |
 |
| Модель 2 |
|
Тип |
Модель |
d (mm) |
A (mm) |
A1 (mm) |
L (mm) |
|
VX50 |
1 |
50 |
115 |
57,5 |
115 |
|
VX60 |
2 |
60 |
85 |
42,5 |
110 |
|
VX70 |
1 |
70 |
115 |
57,5 |
115 |
|
VX80 |
1 |
80 |
115 |
57,5 |
115 |

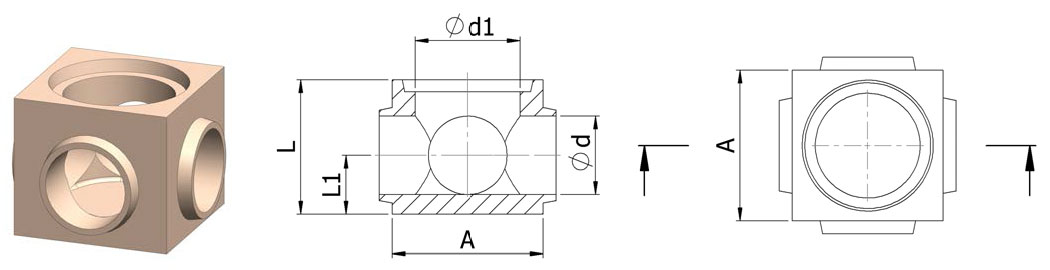

распределители литниковой системы типа "звездочка"
|
Тип |
d1 (mm) |
d (mm) |
A (mm) |
L1 (mm) |
L (mm) |
|
H60/4X40 |
60 |
40 |
90 |
35 |
80 |
|
H70/4X40 |
70 |
40 |
100 |
37 |
85 |
|
H70/4X50 |
70 |
50 |
100 |
37 |
85 |
|
H80/4X60 |
80 |
60 |
115 |
45 |
102,5 |
|
H100/4X70 |
100 |
70 |
140 |
50 |
123 |
|
H100/4X80 |
100 |
80 |
140 |
57,5 |
125 |
|
H120/4X100 |
120 |
100 |
160 |
70 |
145 |
