Центробежные и концевые шлакоуловители керамической литниковой системы SEEIF
Шлакоуловитель служит для отделения шлаков от металла, если его плотность меньше плотности собственно расплава. В обычных шлакоуловителях частица шлака движется вместе с расплавом и одновременно всплывает. В центробежном шлакоуловителе расплав подводится по касательной, в результате чего металл закручивается и частицы шлака всплывают гораздо быстрей.
Центробежные шлакоуловители производства SEEIF Ceramics сделаны с учетом всех современных требований литейного производства. Большой опыт в конструировании и производстве керамических литниковых систем позволяет уверенно говорить о высоком качестве изделий.

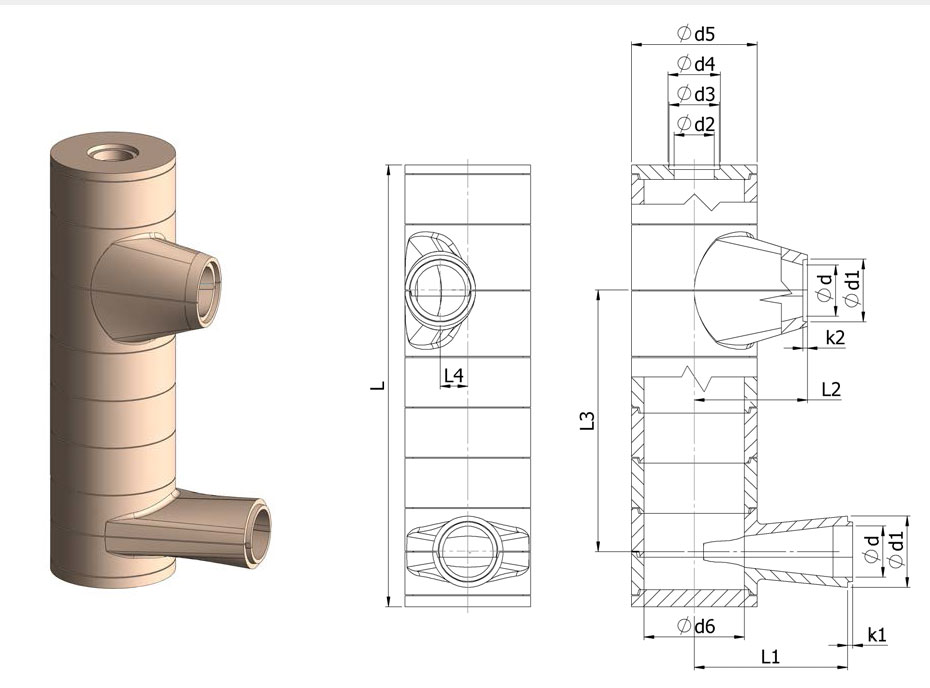

Центробежный шлакоуловитель
|
Тип |
d (mm) |
d1 (mm) |
k1 (mm) |
k2 (mm) |
d2 (mm) |
d3 (mm) |
d4 (mm) |
d5 (mm) |
d6 (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
L4 (mm) |
L (mm) |
|
OD60 |
60 |
110 |
9 |
8 |
60 |
73 |
77 |
170 |
120 |
179 |
131 |
356 |
34 |
580 |
|
OD80 |
80 |
120 |
11 |
10 |
70 |
86 |
89 |
210 |
160 |
239 |
175 |
417 |
45 |
710 |
|
OD100 |
100 |
140 |
10 |
9 |
80 |
100 |
104 |
250 |
200 |
315 |
225 |
519 |
50 |
879 |
|
OD120 |
120 |
165 |
10 |
9 |
80 |
100 |
104 |
250 |
200 |
315 |
250 |
537 |
42,5 |
919 |

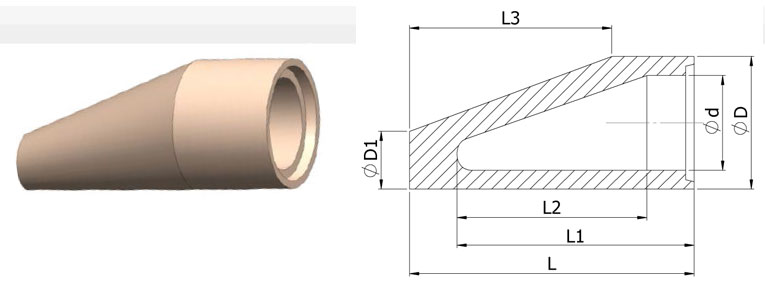

Концевой шлакоуловитель
|
Тип |
d (mm) |
D (mm) |
D1 (mm) |
L (mm) |
L1 (mm) |
L2 (mm) |
L3 (mm) |
|
RES80 |
80 |
115 |
57 |
300 |
250 |
200 |
213 |
|
RES100 |
100 |
140 |
61 |
300 |
250 |
200 |
214 |
|
RES120 |
120 |
160 |
61 |
300 |
250 |
200 |
214 |
