Трубки сифонні пролітні

тип

h
(мм)

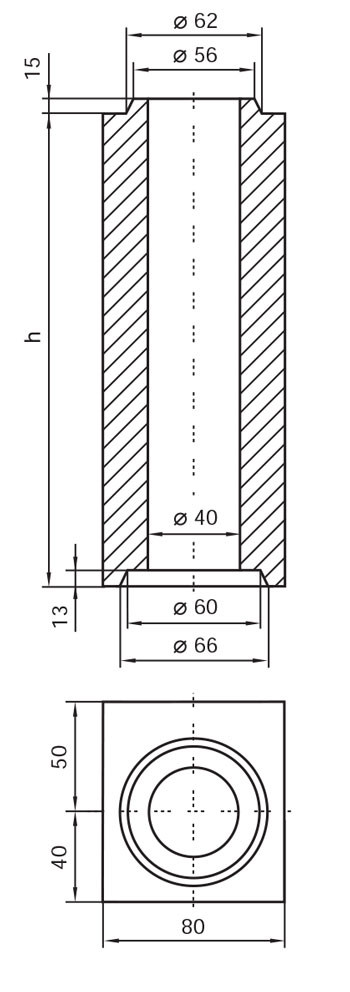

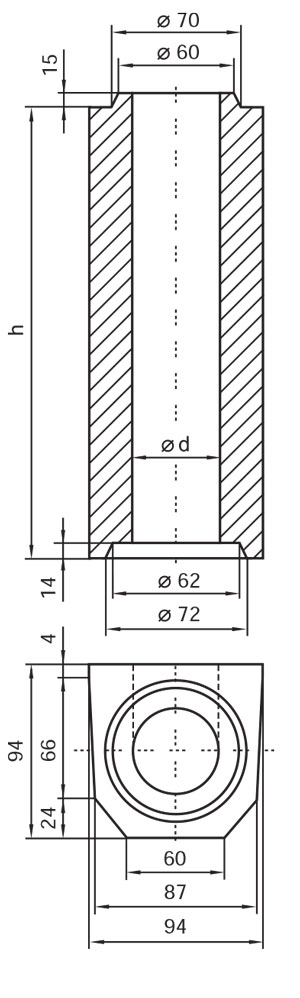

Trybka Prolet 01

EH10

250

EH11

410














 тип  d
(мм)
d1
(мм)
d2
(мм)
 d3
(мм)
d4
(мм)
h
(мм)
 A
(мм)
k1
(мм)
 k2
(мм)
 E
(мм)

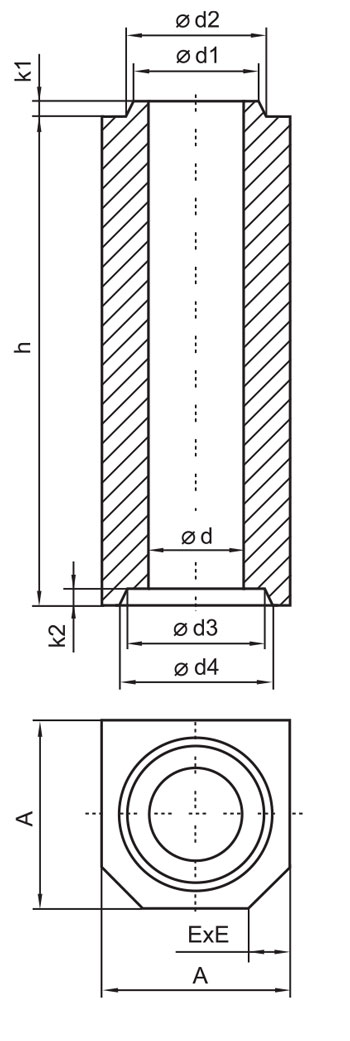

    Trybka Prolet 02
K200   40  50  56 52   58  200  80  9  8  0
 K400 40   50 56   52  58  400  80  9  8  0
E5K/40  40  50   56  52  58  200  67  9  8  0
E5B/40  40 50  56  52  58  330  67  9  8  0
 E5B/40-400  40  50  56  52  58  400  67  9  8  0
 CPS230  40  50 56   52  58  230  67  9  8  0
 CPS270 40   50 56   52  58  270  67  9  8  0
CPS320  40  50 56   52  58  320  67  9  8  0
3-562 40  50 60   58  62  245 80  10  10  0
KN10  40  55 66   57  68  120  80  10  8  0
 KN12HB  40  55  66  57  68  250  80  10  8  0
KN14HB 40   55 66   57  68  375  80  10  8  0
LMR412A 42   57  61  61  67  198  85  14  12  0
LMR235A  42  57  61  61  67  339  85  14  12  0
 910.098  40 58   68  60  70  250  100  19  18  0
910.097 40  58  68  60  70  300  100  19  18  0
 910.108  40 58 68   60  70  340  100  19  18  0
CAN73 42 58  62  62  66  240  85  11  9  0
 CAN71  42 58 62  62  66  430  85  11  9  0
ZX2510-5 44 60,5 62   63,5  65  83  254  9  8  0
 ZX2510-4  44 60,5  62  63,5  65  83  292  9  8  0
 ZX2510-3  44 60,5   62  63,5  65  83  330  9  8  0
 ZX2510-2 44  60,5 62  63,5  65  83  394  9  8  0
 BV200E  42 61  66  63  68  80  199  23  22 5
 8327  44 61 64  64  67  83  345  10  11  0
8328 44 61  64  64  67  83  389  10  11  0
A9/100 45 55  59  58  62  70  100  7  9  0
A9/150 45 55  59  58  62  70  150  7  9  0
A9/200 45 55  59  58  62  70  200  7  9  0
A9/300 45 55  59  58  62  70  300  7  9  0
LK-P15A 45 58  60  63  65  80  318  15  15  0
MR-K2 45 60  64  62  66  85  197  15  13  0
MR-K1 45 60  64  62  66  85  297  15  13 0
D21/323 45 60  63  63  66  85  323  13  12  0
LK122 45 65  72  68  75  100  179  11  9  20
LK129 45 65  72  68  75  100  352  11  9  20
LK1313 45 65  72  68  75  100  442  11  10  20
LK133C/265 45 69  76  73  80  100  265  12,5  13  0
LK130 45 70  75  76  82  100  100  12  10  20
LK131 45 70  75  76  82  100  150  12  10  20
LK132 45 70  75  76  82  100  175  12  10  20
LK133 45 70  75  76  82  100  200  12  10  20
LK134 45 70  75  76  82  100  225  12  10  20



тип

h
(мм)

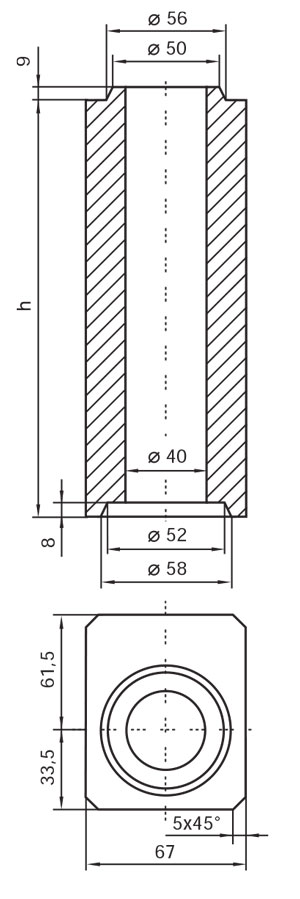

Trybka Prolet 01

KS95/200

200

KS95/400

400














 тип  d
(мм)
d1
(мм)
d2
(мм)
 d3
(мм)
d4
(мм)
h
(мм)
 A
(мм)
k1
(мм)
 k2
(мм)
 E
(мм)

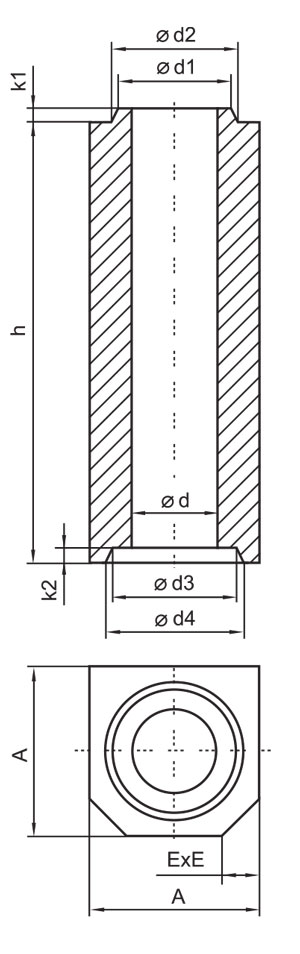

    Trybka Prolet 02
LK135  45  70  75  76  82  250  100  12  10  20
LK136  45  70  75  76  82  275  100  12  10  20
LK137  45  70  75  76  82  300  100  12  10  20
LK138  45  70  75  76  82  325  100  12  10  20
LK1310  45  70  75  76  82  375  100  12  10  20
LK1311  45  70  75  76  82  400  100  12  10  20
CAN240  50  66  71  70  75  214  100  15  12  5
CAN250  50  72  75  74  78  250  92  12  12  0
CAN114  50  72  75  74  78  302  92  12  12  0
CAN105/375  50  72  75  74  78  363  92  12  12  0
SPES15  50  72  76  74  78  15  92  12  10  0
SPES35  50  72  76  74  78  35  92  12  10  0
4080/7  51  63,5  65  67,5  69  178 86  11  12  0
4080/14  51  63,5  65  67,5  69  356 86  11  12  0
4080/425  51  63,5  65  67,5  69  425  86  11  12  0
ZX1226-1  51  65  76  68  79  340  95  9,5  9  0
ZX1226-2  51  65  76  68  79  359  95  9,5  9  0
ZX2511-2  57  73  74,5  76  78  226  92  9  8  0
ZX2511-3  57  73  74,5  76  78  248  92  9  8  0
ZX2511-6  57  73  74,5  76  78  358  92  9  8  0
ZX2511-7  57  73  74,5  76  78  368  92  9  8  0
14RNFM12  57  76  78  79,5  81  305  101,5  11  9,5  0
MR-K60 (D60-300-1) 60  74  85,5  78  87,5  300  120  10  8  10
D400/60  60  74  85,5  78  87,5  400  120  10  8  15
D60-540-1  60  74  85,6  78  87,4  540  120  10  8  10
CAN903  64  95  102  98  105  238  130  20  18  0
CAN905  64  95  102  98  105  280  130  20  18  0
CAN904  64  95  102  98  105  331  130  20  18  0
CAN901  64  95  102  98  105  348  130  20  18  0
LK145/273  67  100  109  104  111  275  145  14  12  15
A1/100  70  80  82  84  87  100  100  7  9  0
A1/150  70  80  82  84  87  150  100  7  9  0
A1/200  70  80  82  84  87  200  100  7  9  0
A1/300  70  80  82  84  87  300  100  7  0
LK320/298  82  110  121  116  126  298  165  15  13  15
SPES906  84  95  102  98  105  25  130  20  18  0
A8/300  100  108  113  110  115  300  125  7  9  0
SC36/100  100  116  120  119  123  200  140  10  9  0
ZX2508-1  102  120,5  122  126  128  152  152  13  11  0
ZX2508-2  102  120,5  122  126  128  349  152  13  11  0





тип

d
(мм)

h
(мм)

Trybka Prolet 01

No. 2diam35

35

300

No. 10

40

160

 No. 15 40  200
 No. 2L300 40  300
 No. 2L310 40  310

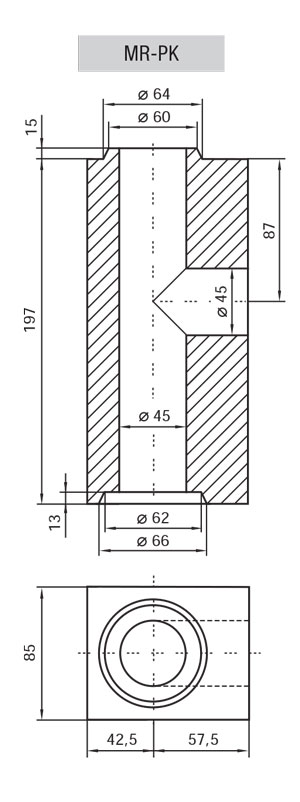

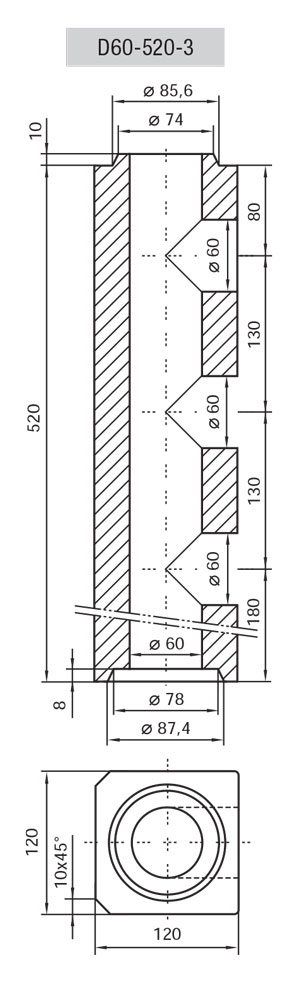

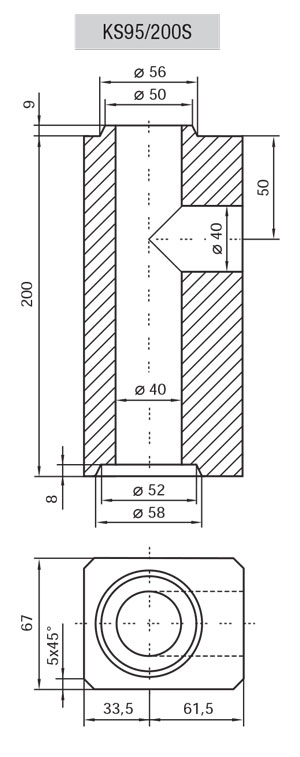

 Trubka Sifon prolet 06  Trubka Sifon prolet 07  Trubka Sifon prolet 08



тип

d

(мм)

D1

(мм)

d1

(мм)

d2

(мм)

 d3

(мм)

d4

(мм)

h

(мм)

 h1

(мм)

A

(мм)

k1

(мм)

k2

(мм)

E

(мм)

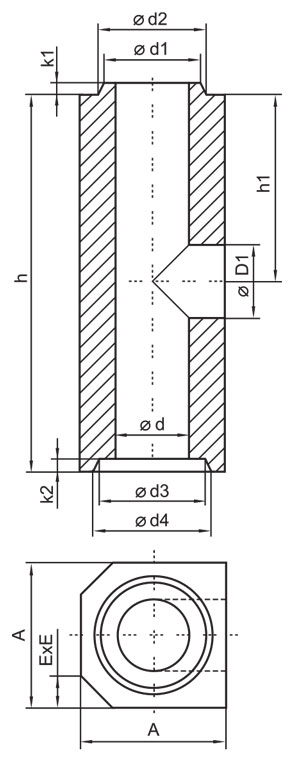

        Trubka Sifon prolet 09
 KN211  40  40  55  66  57 68 270 140 80 10 8  0
 KN21/B  40  40  55  66  57 68 330 240 80 10 8  0
 E5/40-1AN  40  40  50  56  52 58 67 33,5 67 9 8  0
 CPS325G  40  40  50  56  52 58 325 145 67 9 8  0
 LK234  45  45  70  75  76 82 225 112,5 100 12 10  20
 LK236  45  45  70  75  76 82 275 137,5 100 12 10  20
LK237 45 45 72 78 76 81 300 150 100 12 10 20
 D60-1  60  60  74  85,6  78 87,4 260 180 120 10 8  10
