Високотемпературні модульні блоки Pyro-Stack ™, Pyro-Fold ™ і Z-Blok ™
Компанія "Кітмас" пропонує широкий асортимент високотемпературних теплоізоляційних модульних блоків на основі вогнетривких ковдр / матів / виробництва Morgan Thermal Ceramics. Основні продукти - Pyro-Stack ™, Pyro-Fold ™ і Z-Blok ™, є ефективну теплоізоляцію для спеціалізованих застосувань і пропонують всі переваги наших стандартних продуктів Blanket в попередньо стиснутої модульної формі.
Вогнетривкі блоки мають ряд переваг, такими як: економія витрат на енергетичні носії, стійкість до термоударам і потокам гарячих газів, мала теплоємність, невелика вага і простота монтажу (як наслідок, зменшення трудовитрат) і багато іншого.
Застосовуються вогнетривкі модулі при модернізації різних типів печей і промислового устаткування, при теплової ізоляції установок риформінгу та інших завданнях.
Футерувальні блоки можуть проводитися різних розмірів, на основі різних видів керамоволокністих матів (ковдр) для застосування при різних температурних режимах і умовах експлуатації, а також мати різноманітні види кріплень. Це дозволяє вогнетривким блокам вирішувати багато технічні завдання по футеровці печей та іншого високотемпературного устаткування.
Модульні блоки виготовляються з трьох сортів волокна:
- Ковдри з щелочноземельного силікатної волокна (AES), виготовлені з волокна Superwool ® з низькою биостойкостью
- Вогнетривкі керамічного волокна (RCF) ковдри, виготовлені з волокон Cerablanket ®, Cerachrome ® і Cerachem ®
- Ковдри з полікристалічного волокна (PCW) виробництва Denka ®
ВОГНЕСТІЙКІ МОДУЛІ PYRO-STACK MODULES

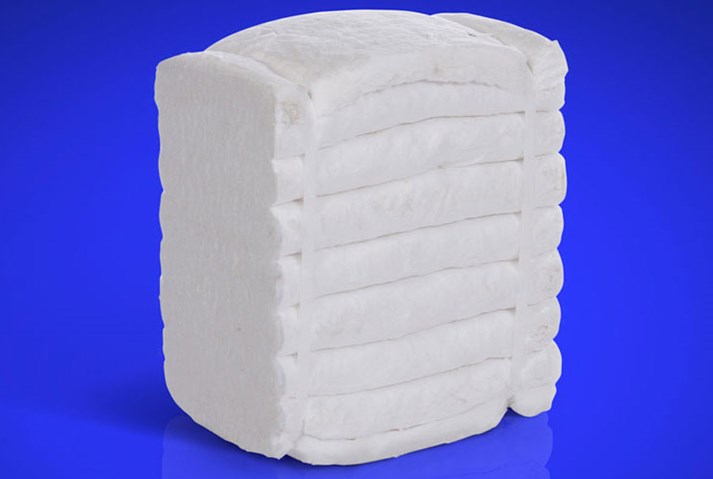

Модулі Pyro-Stack складаються зі смуг рулонного матеріалу високоякісного штапельного волокна, стислих і пов'язаних пластиковими стрічками, включають дві трубки з нержавіючої сталі, встановлених в рулонному матеріалі перпендикулярно смугам на відстані від робочої поверхні модуля. Можуть кріпитися до каркаса печі будь-яким з чотирьох видів анкерами, Y-, M-, T-образного і кріплення Eye-bolt. У модулі з Y-образним кріпленням, трубки з'єднані з центральною скобою, яка включає шпильку з нержавіючої сталі і алюмінієву розширювальну трубку. Цей вид модуля встановлюється прямо на металевий каркас (листовий), без попередньої зварювання, з використанням спеціального зварювального пістолета Pyro Bloc. Дозволяє досягати найшвидші способи установки в порівнянні з існуючими модулями. M-образне кріплення також включає центральну скобу, але встановлюється на попередньо приварені шпильки за допомогою спеціального обладнання для установки модулів з M-образним кріпленням. Модулі з T-образним кріпленням встановлюються за допомогою попередньо приварений, зовнішньої, що кріпиться збоку скоби. Модулі з M- і Т-подібним кріпленням використовуються у випадках, коли на другий шар футерування необхідно встановлювати рулонний матеріал або покривати антикорозійним шаром каркас печі, або використовувати обидва варіанти. Кріплення Eye-bolt використовуються для установки модулів на нерівний або на перфорований каркас печі, а також з додаванням рулонного матеріалу на другий шар.
ВОГНЕСТІЙКІ МОДУЛІ PYRO-FOLD
Модулі Pyro-Fold Y виготовлені на базі вогнетривких матів з високочистого волокна RCF сортів HP (глинозем-кремнезем) і ZR (оксид алюмінію-діоксид цирконію-діоксид кремнію). Модуль Pyro-Fold Y використовує спеціально розроблену 316 SS внутрішню систему підтримки і промисловий стандарт Pyro-Bloc Stud-системи. Модуль Pyro-Fold Y використовує одноступенчатую систему зварювання, яка усуває необхідність в попередньо укладеному штифті. Модуль Pyro-Fold Y поставляється з внутрішньою підтримкою - система і шпилька вже на місці.
ВОГНЕСТІЙКІ МОДУЛІ Z-BLOK
Модульно-блочна теплоізоляція Z-Blok - легка футеровка виконана у вигляді блоків для прямої установки на каркаси промислових печей. Модулі Z-Blok розроблені для спрощення та збільшення швидкості установки футерування печі з наданням широкого ряду переваг. Волокнисті Z-Blok модулі складаються з трьох основних компонентів:
• теплоізоляційна складова - складений у вигляді акордеона, безперервний рулонний матеріал з теплоізоляційного волокна виробництва фірми Thermal Ceramics: Cerablanket, Cerachem або Cerachrome;
• частини з нержавіючої сталі для додання жорсткості і для монтажу, виконані у вигляді балок розташованих усередині згинів модуля і з'єднані за допомогою петель до жолобу, розташованому з холодної сторони модуля Z-Blok. Жолоб розроблений таким чином, що він вільно ковзає по скобі з нержавіючої сталі, яка закріплена до каркаса печі;
• компресійна ув'язка модуля для підтримки розмірів 305х305 мм. Після розміщення на каркасі печі, компресійна зв'язка видаляється і теплоізоляційне волокно розширюється. Це дає щільну, безщілинних футеровку, із запобіганням металевих частин від високих температур внаслідок їх розташування на "холодної" стороні модуля.
Якщо вам необхідна консультація щодо застосування або з питань покупки вогнетривких модульних блоків на основі ковдр / матів / в Україні, звертайтеся до фахівців компанії "Кітмас".
